實現碳中和的關鍵技術之一的次世代電池、具有多種功能的納米級機能性粒子、隨著5G和6G通信系統和環保汽車的普及、先進駕駛輔助系統（ADAS）的技術提昇下、所需的具超小型化和高可靠性的被動元件，MLCC通過DX所實現的高品質醫療服務，以及正在推進人工智慧和數位化的醫療設備等，社會各個領域都對我們的塗佈技術寄予厚望。
我們提供MLCC/MLCI/壓敏電阻/熱敏等被動元件所需要的下一代介電質體片成型、內部電極製程、兩端子和多端子的外部電極塗佈，以及塗佈製程前後的製程技術、設備、治具和委託服務等。 世界上最小的尺寸從0201mm〜等，我們的專利技術和獨特的製程技術，將滿足客戶的要求。
即使對於電池原材料和磁性材料等所用的各種粉末以及尖端元件的複雜表面形狀，都可以實現1nm~1μm的有機和無機（金屬，化合物，氧化物，氮化物）的精密鍍膜。可應用於氣體阻隔膜、耐腐蝕膜、導電膜、絕緣膜等各種其它鍍膜。
機器人可以評估最適當的物理特性・條件以及組成，這是一場可以充分利用物質合成和機器人技術的 「實驗室工業革命」。這帶來了偶然性（意想不到的發現）。
※ 創意人工智慧機器人是我們公司的集團公司。
從液相到氣相，我們有各種各樣的產品來滿足客戶的需求。
除了我們在此介紹的之外，在許多情況下，我們可以根據客戶要求內容做出回應，
因此請隨時與我們聯繫。

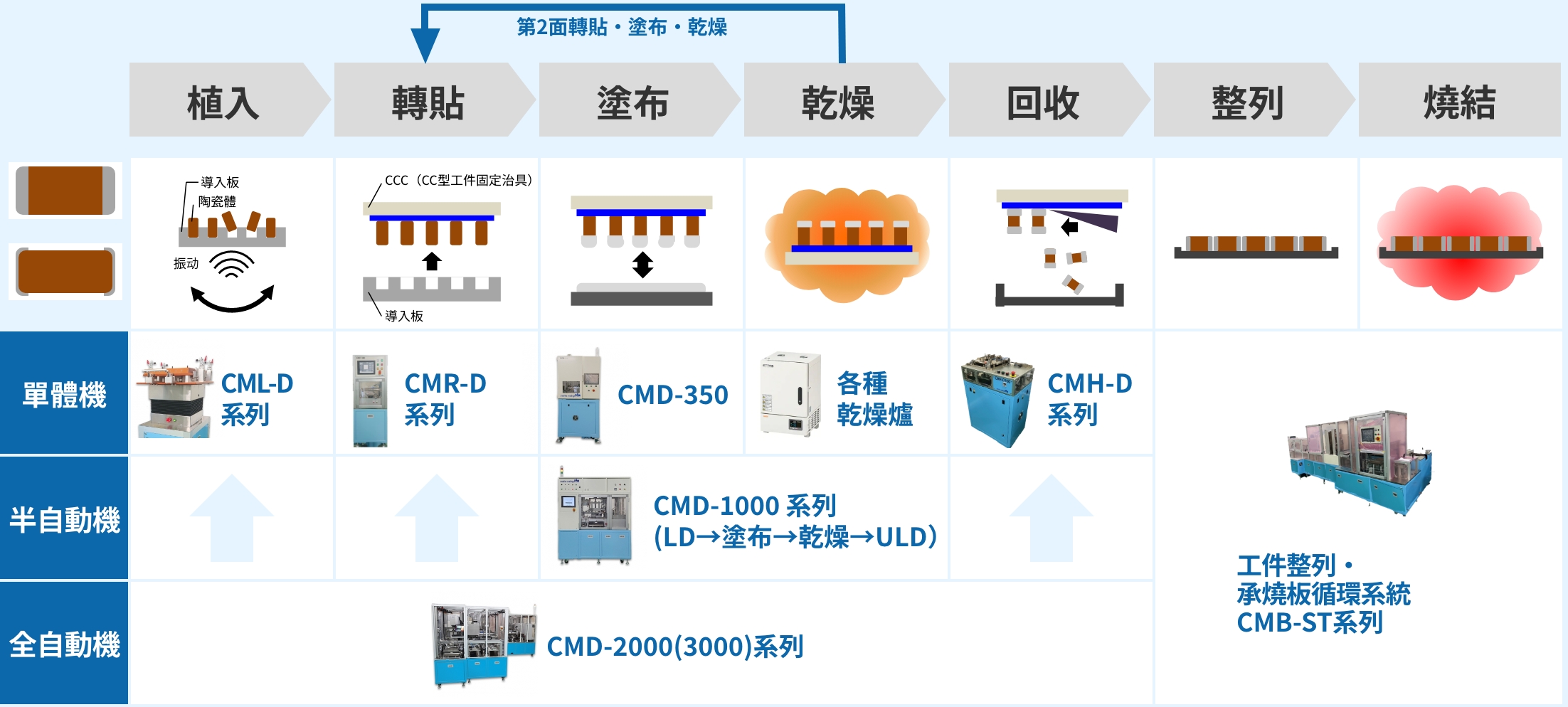

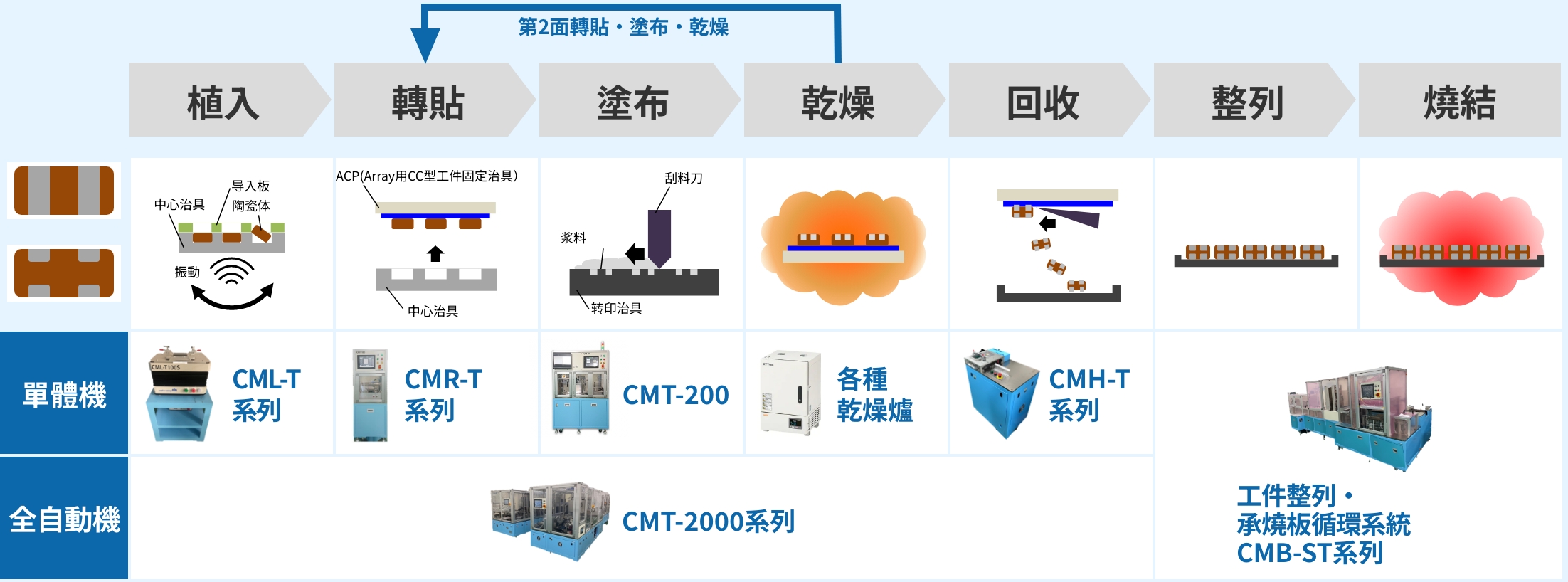

我們改進了傳統電極塗布方法的技術，並根據客戶的產品和材料廣泛應對各種製程條件、
治具、設備、開發支援和委託塗布。
※請放大仔細檢查。
※請放大仔細檢查。
液相技術的介紹影片。
通過不使用料漿的特殊液體原料，直接在PET料帶上形成BaTiO3和Ni電極圖案的積層結構（＜100nm），從而可以形成不需要乾燥過程的超薄介電質生胚片。
※請放大仔細檢查。
我們提出了針對『真空和大氣壓』的最佳方法。 能夠對有機和無機（金屬，化合物，氧化物，氮化物）的鍍膜。
可以實現膜厚為 1 nm 至 1 μm 的緻密、高品質的鍍膜。
CMVA-500P
室溫原子層沉積設備
【應用示例】
CMP-200
粉末鍍膜設備
【應用示例】
CMVA-300
室溫原子層沉積設備
【應用示例】
CMVD-100
室溫DLC設備
【應用示例】
CMVA-T100
高溫原子層沉積設備
【應用示例】
氣相技術的介紹視頻。
作為一家克服困難滿足客戶需求的技術公司，我們將通過我們獨創的鍍膜技術為SDGs做出貢獻。
| 公司名稱 |
|
|---|---|
| 董事 |
|
| 資金 |
|
| 成立 |
|
| 業務內容 |
|
| 主要交易行業 |
|
| 監事事務所 |
|
| 法律顧問 |
|
| 交易银行 |
|
| 本社住址 |
|
| 研究開發中心 |
|
〒113-0023 東京都文京區向丘2丁目28番12號
電話：+81-3-5946-8295 傳真：+81-3-5946-8296
◆ 從東京大學開車2分鐘
◆ 東京地鐵南北線 本駒込站 步行4分鐘
◆ 都營三田線 白山站 步行7分鐘
〒940-2128 新瀉縣長岡市新產東町 38
電話：+81-258-89-8608 傳真：+81-258-89-8609
◆ 從長岡技術科學大學開車5分鐘
◆ 新幹線・電車・巴士/從JR長岡站大手口開車約15分鐘
◆ 關越高速公路/從長岡IC開車約5分鐘
